DOSIMETRIX®: Hybride Automatisierung für ein wirtschaftliches Kühlschmierstoff-Management
DOSIMETRIX revolutioniert die KSS-Pflege durch einen hybriden Ansatz, der automatisierte Präzision gezielt mit menschlicher Expertise kombiniert, um 80 % der Leistung vollautomatischer Systeme bei nur einem Bruchteil der Kosten zu realisieren. Während der zentrale Mischer eMix1500 und wartungsfreie Füllstand-Sensoren das Anmischen und Nachdosieren vollautomatisch übernehmen, sichert die Einbindung digital gestützter manueller Messungen eine robuste Prozesskontrolle ohne teure Sensorwartung. Dieser durchgängige digitale Closed-Loop eliminiert die Zettelwirtschaft vollständig und garantiert eine rechtssichere Dokumentation gemäß TRGS 611 im integrierten FLUIDAS-Portal. Dank der innovativen smartFusion-Technologie profitieren Anwender von bis zu 40 % geringerem KSS-Verbrauch sowie maximaler Prozesssicherheit, selbst im mannlosen Geisterschicht-Betrieb. Das als Gebrauchsmuster geschützte Gesamtkonzept bietet dem Mittelstand eine investitionssichere Lösung für ein effizientes und papierloses Kühlschmierstoff-Management.
Hybride Automatisierung im KSS Management: Der praxisnahe Weg
Im Kühlschmierstoff-Management stehen viele Unternehmen vor derselben Frage:
Wie viel Automatisierung ist sinnvoll – und wo wird sie unwirtschaftlich?
Vollautomatisierte KSS Systeme versprechen maximale Kontrolle, sind in der Praxis jedoch oft:
• sehr investitionsintensiv
• wartungsaufwendig in rauen Maschinenumgebungen
• unflexibel bei wechselnden Anforderungen
• schwer wirtschaftlich zu rechtfertigen im Mittelstand
DOSIMETRIX® folgt deshalb konsequent dem Prinzip der hybriden Automatisierung:
Automatisieren, wo es echten Nutzen bringt – und den Menschen dort einbinden, wo er schneller, robuster und wirtschaftlicher ist. Wir setzen auf Human-in-the-loop Governance, um die Expertise des Facharbeiters mit digitaler Präzision zu verknüpfen.
Was bedeutet hybride Automatisierung bei DOSIMETRIX?
Hybride Automatisierung ist bei GIMAT kein Kompromiss, sondern ein klar definierter Systemansatz mit folgendem Grundprinzip:
• Vollautomatisch: zeitkritische, repetitive und fehleranfällige Aufgaben
• Bewusst manuell: Messungen mit geringem Zeitaufwand und hoher Robustheit
• Digital vernetzt: durchgängige Dokumentation und Closed Loop-Prozesse
DOSIMETRIX orchestriert Mensch, Maschine und Software zu einem stabilen, wirtschaftlichen Gesamtprozess.
Höchste Wirtschaftlichkeit für den Mittelstand
Anwender berichten von:
- 15–40 % geringerem Kühlschmierstoff Verbrauch
- erheblicher Zeitersparnis bei Kontrolle und Nachfüllen
- höherer Prozesssicherheit bei geringerer Komplexität
Der wirtschaftliche Kern:
- rund 80–90 % der Wirkung vollautomatischer Systeme
- bei 30–60 % der Investitionskosten
- deutlich geringere Betriebs- und Wartungskosten
Hybride Automatisierung mit DOSIMETRIX ist damit eine betriebswirtschaftlich rationale Entscheidung.

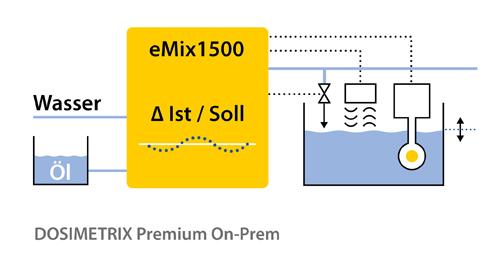

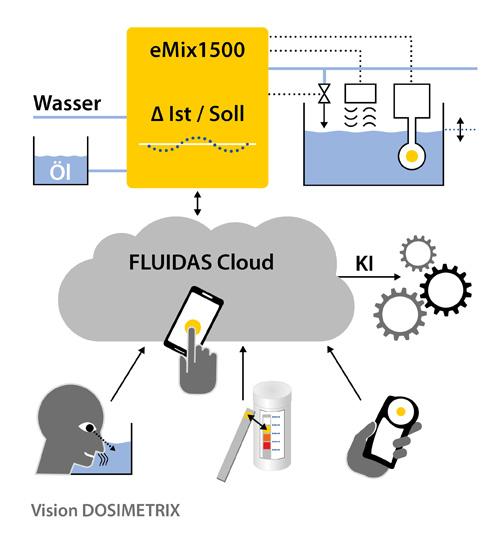

Funktionsschema des Dosimetrix Hybrid Systems
Systemübersicht
Wasserleitung
Emulsionsleitung
Der vollautomatische Kern von DOSIMETRIX
Zentrales Anmischen und Nachdosieren mit dem eMix1500
Das Herzstück von DOSIMETRIX® ist der zentrale Mischer eMix1500 von Brisco Systems.
Er übernimmt das exakte Anmischen und die bedarfsgerechte Nachdosierung des Kühlschmierstoffs für alle angeschlossenen Maschinen.
Vorteile in der Praxis:
• konstante Arbeitskonzentrationen in allen Tanks
• individuelle Sollkonzentrationen je Maschine möglich
• keine manuelle Nachfüllarbeit
• keine Über oder Unterdosierung
• hohe Prozesssicherheit – auch bei Mehrschichtbetrieb oder Lights out Betrieb
Technische Eckdaten (Auswahl):
• Mischbereich: 0,1 % bis 25 % (Genauigkeit ± 0,1 %)
• Förderleistung: bis 1.500 l/h
• Versorgung von bis zu 100 KSS Tanks
• automatische Erkennung von Leckagen und Leitungsproblemen
• Überwachung des Konzentratbehälters (Fass / IBC)
Emulsionsqualität: ein entscheidender Erfolgsfaktor
Ein zentrales Qualitätsmerkmal im KSS Management ist die Stabilität und Homogenität der Emulsion.
Sie beeinflusst Schmierwirkung, Standzeit, Pflegeaufwand und Prozesssicherheit maßgeblich.
DOSIMETRIX setzt beim Anmischen auf die smartFusion Technologie, die speziell für die Erzeugung fein dispergierter, stabiler KSS Emulsionen entwickelt wurde.
Echtzeit-Transparenz: Berührungslose Füllstandserfassung

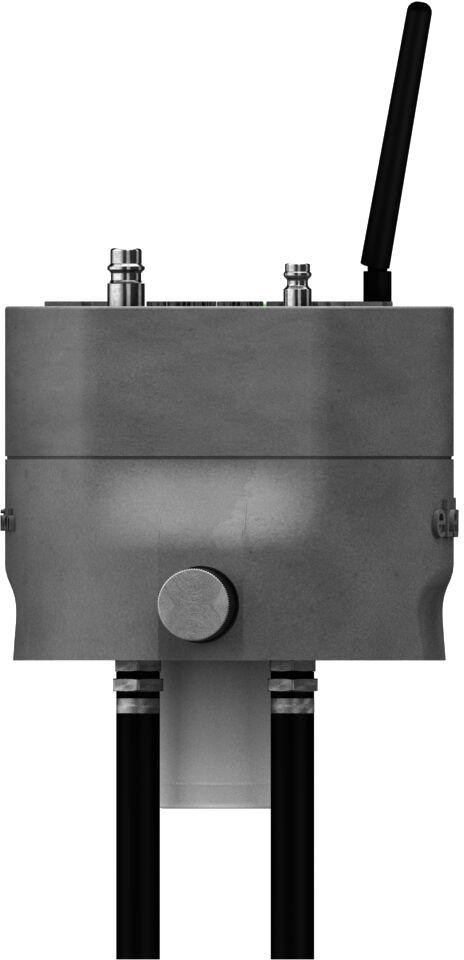

Für die kontinuierliche Überwachung der Kühlschmierstoff-Tanks nutzt DOSIMETRIX berührungslose Füllstandsensoren.
Vorteile dieser Messtechnik:
• kein Kontakt mit dem Medium
• keine Verschmutzung durch adhäsive KSS
• keine Reinigung oder Kalibrierung notwendig
• wartungsfreier Dauerbetrieb
Zusätzlich integriert (optional):
• Schaumerkennung
• Temperaturmessung
• Überfüllschutz
Alle Füllstandsdaten werden in Echtzeit an den eMix1500 und die Cloud übertragen und bilden die Grundlage für eine bedarfsgerechte Nachdosierung.
Human in the Loop: Der Mensch im Regelkreis, digital unterstützt
Konzentration, pH und Nitrit gezielt manuell messen
Im Gegensatz zum Füllstand, der sich durch Verdunstung und Austrag ständig ändert, sind die Ölkonzentration und der pH-Wert physikalisch träge Größen. Eine sekundengenaue Echtzeit-Überwachung bietet hier keinen prozesstechnischen Vorteil, verursacht aber hohe Kosten für Sensorwartung und Kalibrierung.
Deshalb ist es aus regelungstechnischer Sicht vollkommen ausreichend, wenn:
- Ölkonzentration (Brix)
- pH-Wert
- optionale Parameter wie Nitrit (NO2) oder elektrische Leitfähigkeit (LF)

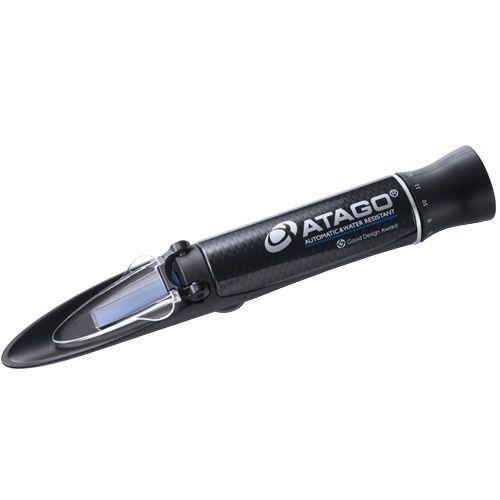

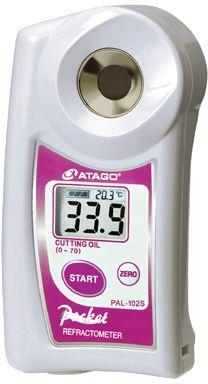

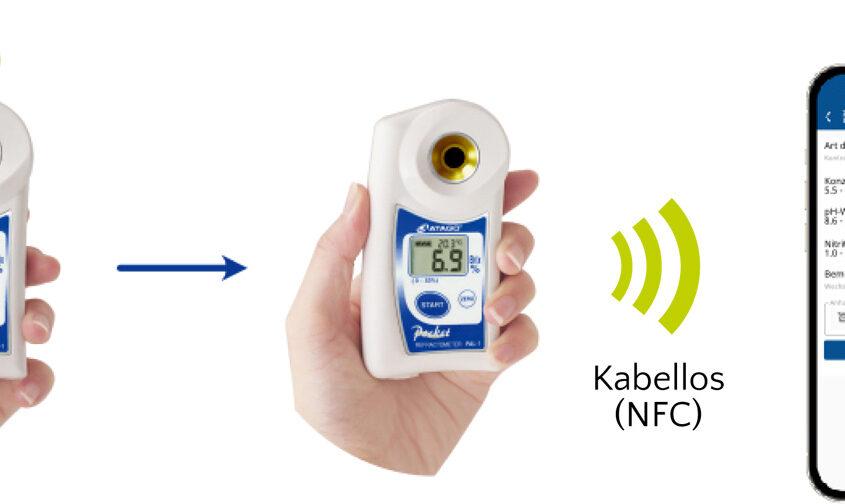

bewusst manuell gemessen werden. Die Messung mit einem digitalen Handrefraktometer dauert nur wenige Sekunden, erfordert keine feste Installation und ist gemäß TRGS 611 völlig ausreichend.
- pro Parameter nur ein Messgerät für den gesamten Maschinenpark
- Messung während laufender Produktion
- minimaler Zeitaufwand pro Messung (Sekunden)
- maximale Flexibilität
Mehr Sicherheit durch höchste Messgenauigkeit und menschliche Plausibilitätsprüfung
Der Mitarbeiter bleibt aktiver Teil des Regelkreises:
- Prüfung der Messwerte
- Reinigung und Korrektur Nullpunkt vor jeder Messung
- Erkennen von Auffälligkeiten
- gezielte Eingriffe bei Bedarf
DOSIMETRIX kombiniert so technische Präzision mit menschlicher Erfahrung.

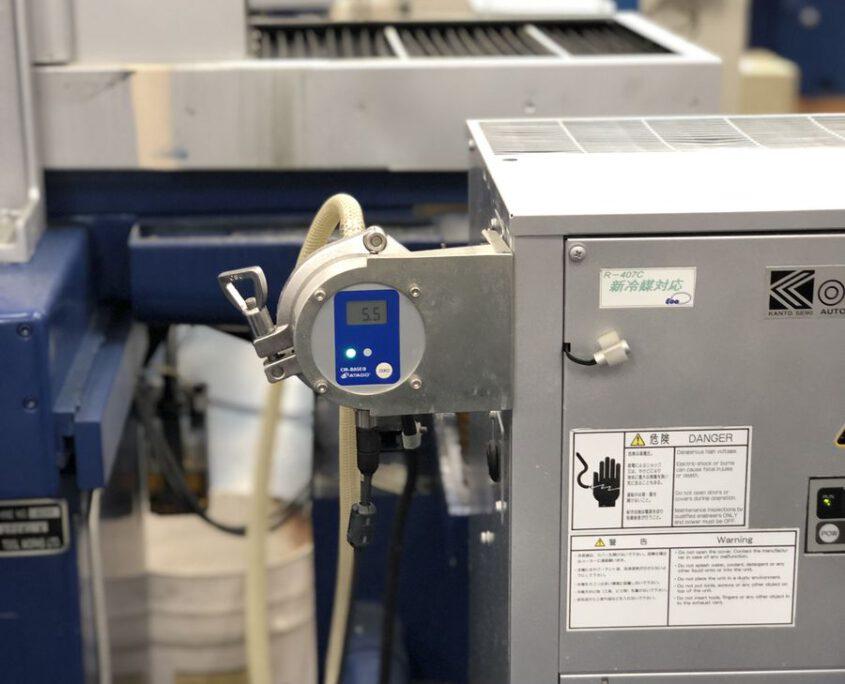

Erweiterungsmöglichkeit: Vollautomatisierung an ausgewählten Maschinen

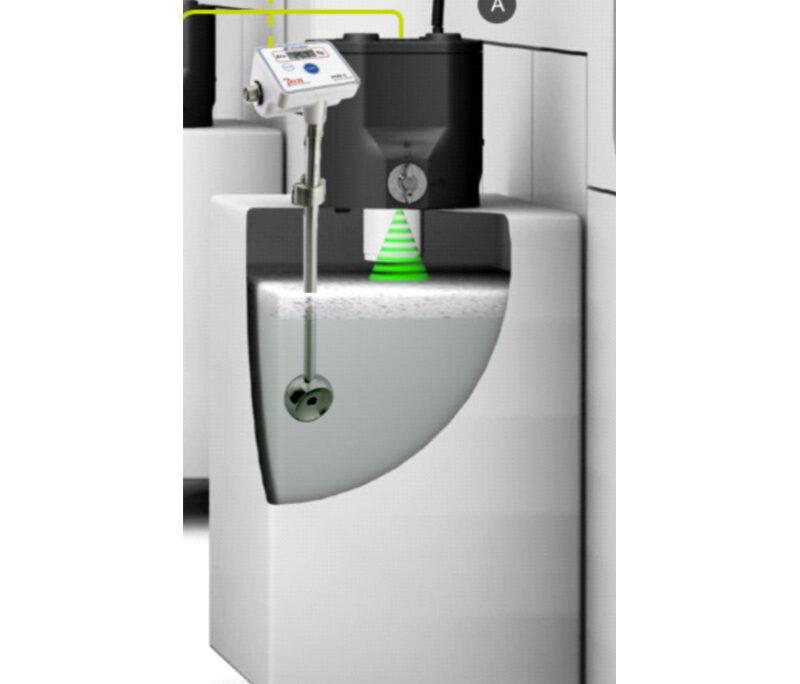

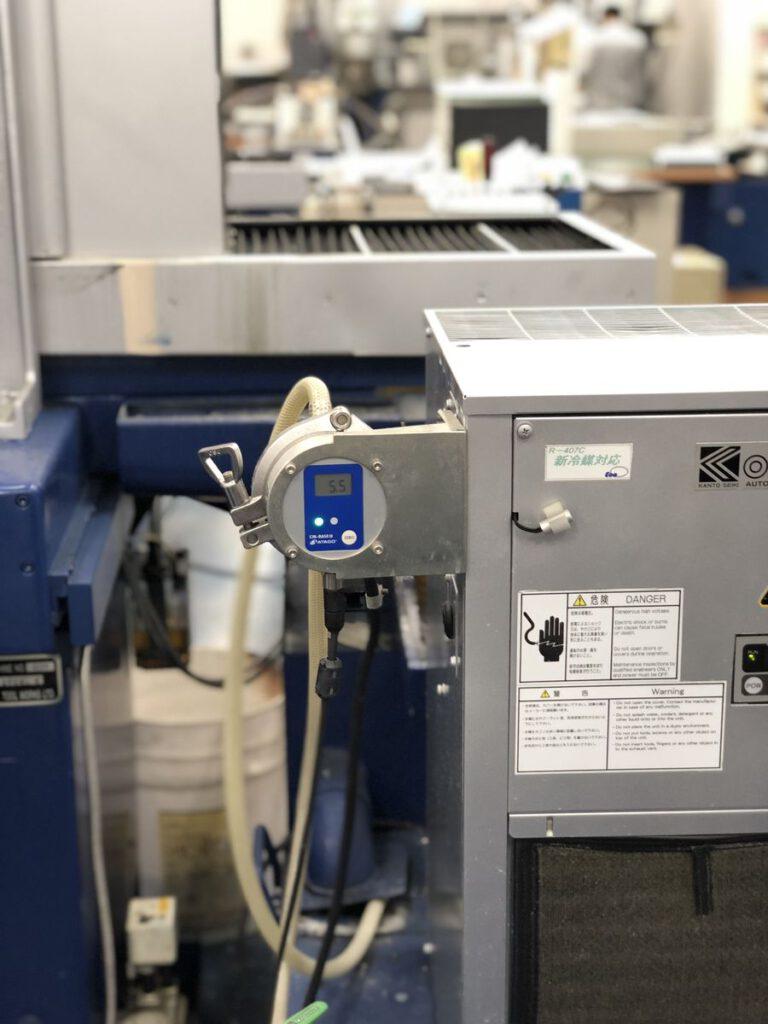

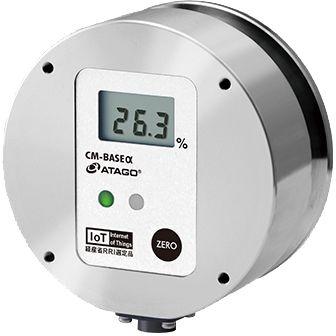

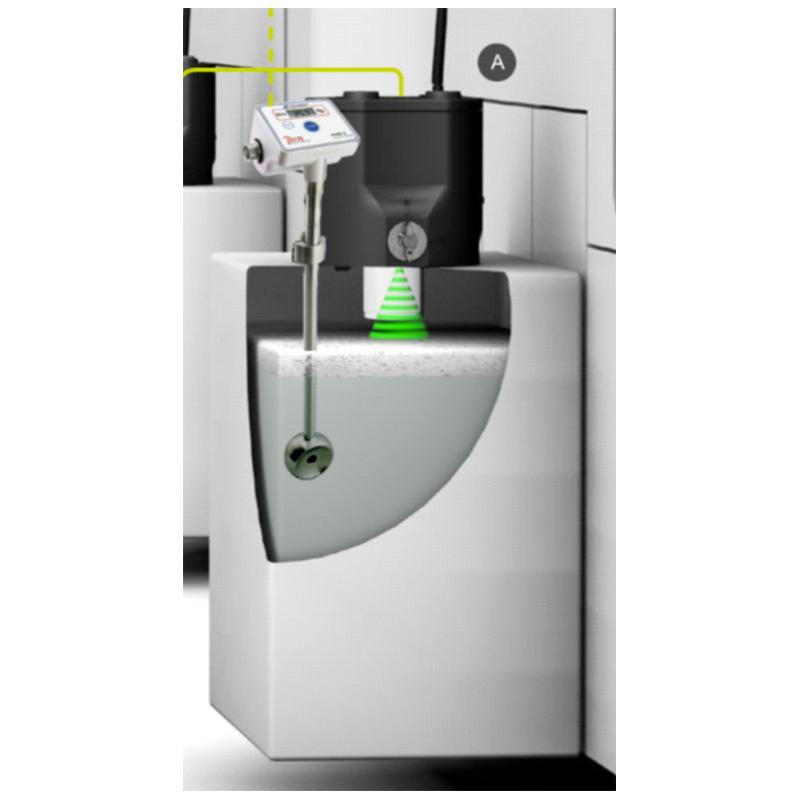

Empfehlenswert ist die Automatisierung der Messung in-Line oder in-Tank lediglich bei Maschinen, an denen die Konzentration mehrmals täglich gemessen werden muss. Automatische Messungen an ausgewählten Maschinen können in DOSIMETRIX problemlos mit manuellen Messungen an den übrigen kombiniert werden.
Die gemessenen Konzentrationswerte werden kabellos mittels LoRa-Funk ins online-Analysenportal FLUIDAS übertragen.

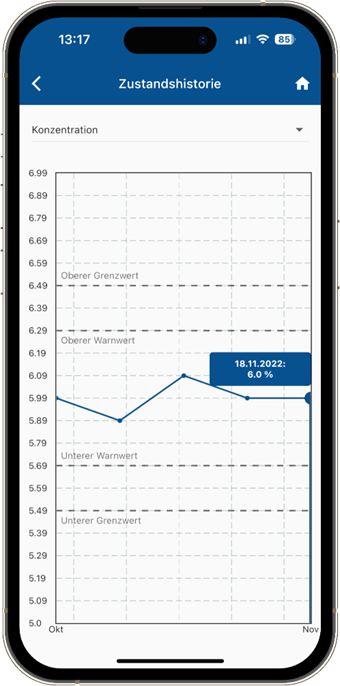

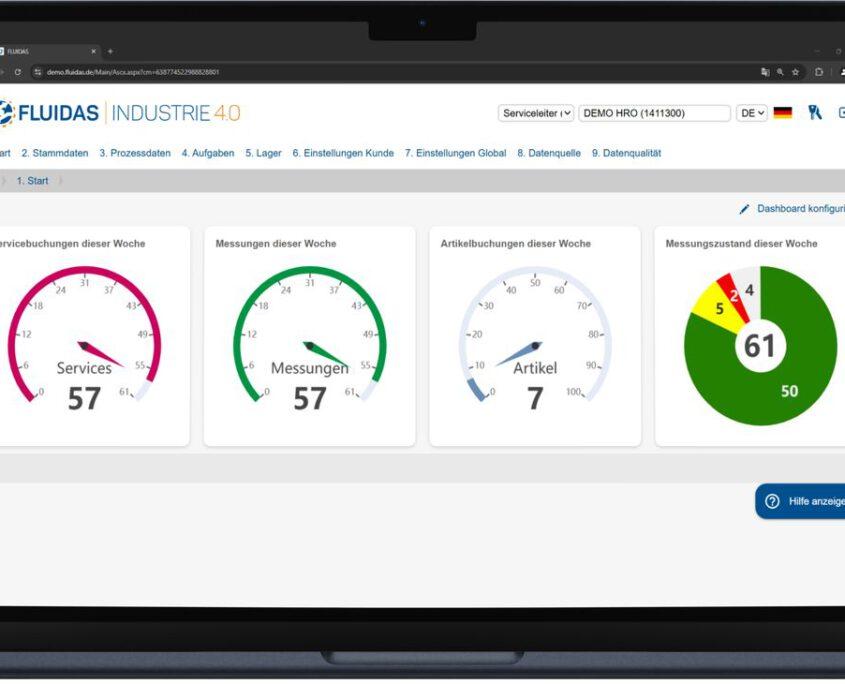

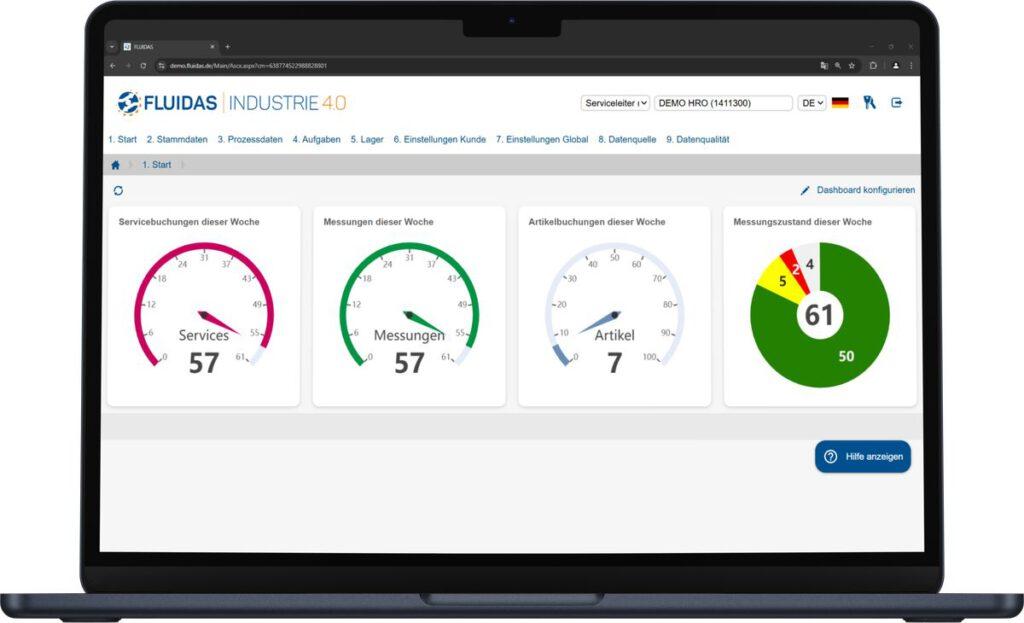

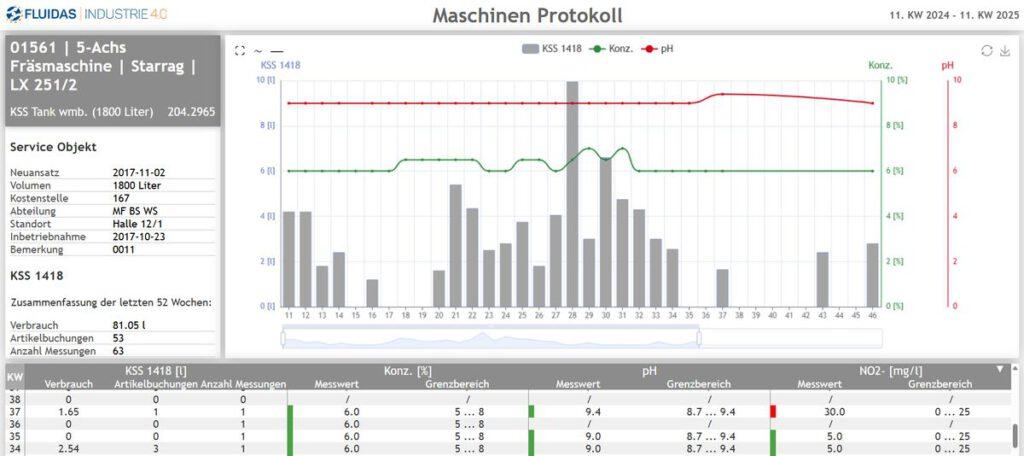

Digitaler Closed Loop mit cloudbasierter Software FLUIDAS
Digitaler Closed Loop mit FLUIDAS
Alle Informationen aus DOSIMETRIX laufen in der FLUIDAS Cloud zusammen:
- manuell und automatisch erfasste Messwerte
- in Echtzeit Füllstands- und Temperaturdaten
- Nachdosierinformationen (Menge Konzentrat, Menge und Konzentration KSS, Uhrzeit&Datum)
Funktionen der Plattform:
- digitale, papierlose Dokumentation
- TRGS 611-konformes Reporting
- automatische Nachdosierlogik

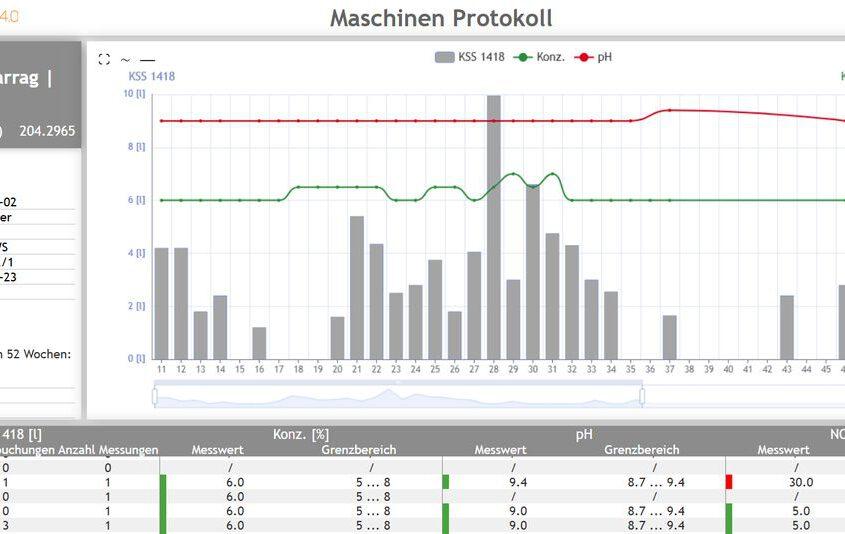

- Verbrauchs- und Trendanalysen
- Lager- und Bestellmanagement
- Service und Wartungsplanung
Vom Handmessgerät bis zur automatischen Nachdosierung entsteht ein durchgängiger digitaler Regel- und Informationskreis. Papierlos und end-to-end ohne Medienbruch.
Modular, skalierbar, zukunftssicher
DOSIMETRIX ist modular aufgebaut:
• Start mit Basisfunktionen
• schrittweise Erweiterung möglich
• Kombination von manuellen und automatisierten Messstellen
DOSIMETRIX – gemeinsame Entwicklung und rechtlich geschützt
DOSIMETRIX ist das Ergebnis einer engen technologischen Partnerschaft zwischen GIMAT Liquid Monitoring und Brisco Systems.
Beide Unternehmen bringen ihre jeweiligen Kernkompetenzen ein:
GIMAT: Messtechnik, Fluidmanagement‑Know‑how, hybride Automatisierung, Cloud‑Integration
Brisco Systems: zentrale Misch‑ und Dosiertechnik mit dem eMix1500 und dem eLevel100 bzw. 200
Das daraus entstandene hybride Automatisierungskonzept für das Kühlschmierstoff‑Management ist als Gebrauchsmuster beim Deutschen Patent‑ und Markenamt (DPMA) geschützt.
Für Anwender bedeutet das:
- ein klar abgegrenztes, durchdachtes System
- keine zufällige Kombination einzelner Komponenten
- Rechtssicherheit und Investitionsschutz
DOSIMETRIX steht damit nicht für ein einzelnes Produkt, sondern für ein systematisch entwickeltes, rechtlich gesichertes Gesamtkonzept.
GIMAT – the hybridPioneers in fluid management
Automatisieren, wo es nützt. Der Mensch, wo seine Expertise zählt.
